Super-Screw

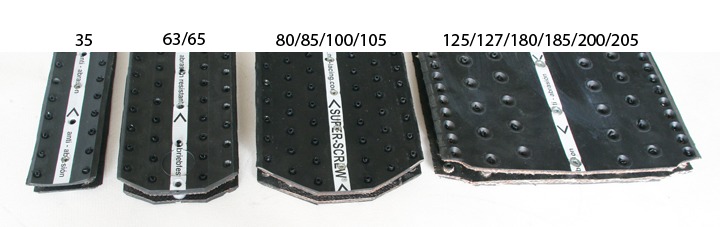

Механический соединитель Super-Screw
Механический соединитель Super-Screw применяется для стыковки резинотканевых транспортерных лент с текстильным каркасом. Эти соединители отлично подходят для ремонта дыр, порезов, порывов резинотканевых лент.
Характеристика Super-Screw:
Для тяжёлых конвейерных лент:
Соединение из композиционного материала с самонарезающими винтами.
Материал:
Армируемая резина в разных моделях: износостойкая, жароустойчивая, устойчива к маслу, белая FDA или невоспламеняющаяся.
Установка:
На выбор с помощью аккумуляторного или пневматического винтовёрта.
Комплектующие:
Аккум. винтовёрт или пневм. винтовёрт (горные,подземные разработки).
Крестообразный шлиц-Bit PZ2 или PZ3.
Таблица подбора соединителей.
|
35 |
35 |
63/65 |
80/85 |
100/105 |
125/127 |
180/185 |
|
Толщина ленты/толщина каркаса ленты,мм |
3,5-9 |
3,5-12 |
5-15 |
5-15 |
8,5-20,5 |
8,5-20,5 |
|
Мин. Диаметр барабана |
120-200 |
200-400 |
200-400 |
250-400 |
300-500 |
500-800 |
|
Прочность ленты , Н/мм |
315-400 |
630 |
800-1000 |
1000-1250 |
1250-1600 |
1800-2000 |
|
Рабочее натяжение , н/мм |
35/40 |
63 |
80 |
100 |
125 |
180 |
|
Толщина верхней пластины, мм ( +-1мм) |
4,5 |
5-6,5 |
6-7,5 |
7,5-9 |
6,5-8,5 |
6,5-8,5 |
|
Толщина нижней пластины, мм (+-1мм) |
3,7 |
4 |
4,5 |
4,5 |
4,5 |
4,5 |
|
Ширина Super-Screw,мм |
62 |
110 |
156 |
156 |
266 |
266 |
|
Ширина разделываемой части, тянущая сторона,мм (0-+5мм) |
24 |
50 |
72 |
72 |
126 |
126 |
|
Ширина разделываемой части, утягивающая сторона, мм (00-+5мм) |
38 |
60 |
84 |
84 |
140 |
140 |
|
Количество шурупов в метре, шт |
110 |
200 |
280 |
280 |
254 |
254 |
|
Диаметр. Шурупов, мм |
5 |
5 |
5 |
5 |
6,3 |
6,3 |
Области применения.
|
Угольная шахта
|
Деревообработка
|
|
Шахты бурого угля
|
Сахарные заводы
|
|
Прочие виды шахт
|
Сахарные заводы
|
|
Песочные и гравийные карьеры |
Машиностроение дорожно- строительные машины |
|
Сталеплавильные заводы
|
Автомобилестроение
|
|
Заводы по производству кокса
|
Транспортировка грузов в порту
|
|
Литейное производство
|
Электростанции
|
|
Кирпичные заводы
|
Ремонт повреждений
|
|
Гипсовые заводы
|
Деревообработка
|
|
Предприятия по утилизации отходов и т.д
|
|
