Серия Anker

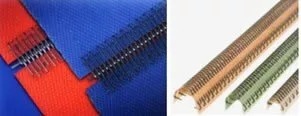

Замки Anker Lacing используются для соединения в кольцо тонких полимерных лент из ПВХ, полиуретана, тефлона. Типичные области применения - соединение конвейерных лент, технологических транспортерных лент и транспортирующих ремней, применяемых в сельском хозяйстве, пищевой промышленности, логистике, лентах для гофрированного картона, лентах для прачечных и т.п.
Как соединить транспортерную ленту и подобрать подходящие механические соединители Anker Lacing
- Определить натяжение ленты (по паспорту или Data sheet на ленту)
- Измерить толщину ленты в месте стыка
- Определить диаметр наименьшего барабана (шкива, вала) с углом обхвата лентой >90 град.
- Выбрать тип замка, который подходит лучшим образом из нижеприведённой таблицы или
Рекомендации по подбору замков Anker Lacing
- Проволочные замки Anker Lacing произведенные из тонкой проволоки обеспечивают низкий профиль соединения (не выступают над лентой)
- Соединители Anker Lacing произведенные из толстой проволоки предназначены для больших нагрузок и имеют более высокую стойкость к износу
- Замки Anker Lacing с малым плечом подходят для нормальных условий работы, замки с удлиненным плечом захвата имеют большую ширину стыка и предназначены для повышенных нагрузок.
Характеристики механических соединителей Anker Lacing
|
Мин. Ø вала мм. |
Ø стерж-ня замка мм. |
Ø прово-локи замка мм. |
ТОЛЩИНА ЛЕНТЫ |
|||||||||||
|
до 1,5 |
от 1,5 до 2,0 |
от 2,0 до 2,5 |
от 2,5 до 3,0 |
от 3,0 до 3,5 |
от 3,5 до 4,0 |
от 4,0 до 5,0 |
от 5,0 до 6,5 |
от 6,5 до 8,0 |
от 8 до 9 |
от 9 до 10 |
||||
|
30 |
1,35-1,5 |
0,9 x 0,7 |
A36SLXSP |
A36SLSP |
||||||||||
|
0,9 x 0,5 |
A34SLSP |
|||||||||||||
|
40 |
A34SP |
|||||||||||||
|
50 |
0,8 |
0,80 |
A30SP |
A30 |
||||||||||
|
0,9 x 0,6 |
A35SP |
|||||||||||||
|
0,9 x 0,7 |
A36XSP |
A36SP |
A36 |
A36LP |
||||||||||
|
1,8-2,0 |
1,00 |
A40XSP |
A40SP |
A40 |
||||||||||
|
1,20 |
A2 |
|||||||||||||
|
75 |
1,5-1,8 |
0,80 |
A30LLPS |
A30LL |
||||||||||
|
0,9 x 0,7 |
A36LL5P |
A36LL |
A36LLLP |
|||||||||||
|
1,8-2,0 |
1,00 |
A40LLXSP |
A40LLSP |
A40LL |
||||||||||
|
2,0-2,5 |
1,20 |
A3 |
||||||||||||
|
100 |
2,5-3,0 |
1,38 |
A4 |
|||||||||||
|
125 |
3,0-3,5 |
1,38 |
A5 |
|||||||||||
|
150 |
3,5-4,0 |
1,38 |
A6 |
|||||||||||
|
175 |
3,5-4,0 |
1,38 |
A7 |
|||||||||||
|
Материал мм |
Серия - G |
|||||||||||||
|
25 |
1,0-1,2 |
0,50 |
G 001A |
|||||||||||
|
40 |
1,2-1,4 |
0,50 |
G 005A |
|||||||||||
|
50 |
1,2-1,4 |
0,50 |
G 006A |
|||||||||||
Характеристики механических соединителей Anker Lacing System
|
Серия |
Толщина провода, мм |
Шаг, мм |
Длина соединителя, мм |
Толщина ленты, мм |
Мин. Ø шкива, мм |
|
A30 |
0.80 |
2.54 |
300 и 600 |
до 2.5 |
50 |
|
A34 |
0.90 x 0.50 |
2.54 |
35 - 115 и 150 |
до 2.0 |
50 |
|
A35 |
0.90 x 0.60 |
2.54 |
150, 300 и 600 |
до 2.0 |
50 |
|
A36 |
0.90 x 0.70 |
2.54 |
300 и 600 |
до 4.0 |
25 |
|
A40 |
1.00 |
3.175 |
300 и 600 спец. длины до 1500 |
до 4.0 |
50 |
|
A2-A7 |
1.20 - 1.38 |
3.67 |
300 и 600 спец. длины до 2500 |
до 10.0 |
50 |
|
G00 - G006 |
0.50 и 0.75 |
4.00 |
300, 600, 900, 1200 и 1500 |
до 3.0 |
20 |
Материалы из которых изготавливаются замки Anker Lacing
G - Galvanized Steel - гальванизированная сталь
S - 400 Series Stainless Steel - нержавеющая сталь тип AlSl 430 (материал замка магнитится)
SS - 300 Series Stainless Steel - нержавеющая сталь тип AlSl 316 (не магнитится)
Оригинальная продукция Anker Lacing, Germany входит в ПРОГРАММУ ПОСТАВКИ FLEXCO EUROPE GmbH
