Flexco® XP™ шарнирные соединения
Cкобовые шарнирные соединения Flexco® XP™ и специальный армированный соединительный стержень XAC5 - идеальное решение для соединения конвейерных лент в шахтах, рудниках, карьерах.
Системы стыкового соединения П-образными скобами XP5, XP7 и XP8 рассчитаны на использование с цельнотканными конвейерными лентами типа ПВГ/ПВХ (PVG/PVC) и многопрокладочными лентами прочностью до 1750 и до 3500 Н/ммсоответственно, а готовое стыковое соединение служит на 33% дольше, чем в случае других креплений скобами. Выпускаются как стандартные скобы, так и удлиненные - для лент большей толщины.
- Готовое соединение является низкопрофильным и имеет гладкую поверхность, за счет чего обеспечивается совместимость с устройствами очистки ленты и другими узлами конвейера.
- Холоднокатанная сталь гарантирует однородность механических свойств и увеличение прочности на разрыв на 50%.
Увеличенная площадь петлевой зоны шарнира позволяет устанавливать более мощный соединительный стержень, продлить срок службы соединения и упростить установку стержня в шарнир. - Встроенные упоры крепления помогают выравнивать элементы шарнира для обеспечения точной установки.

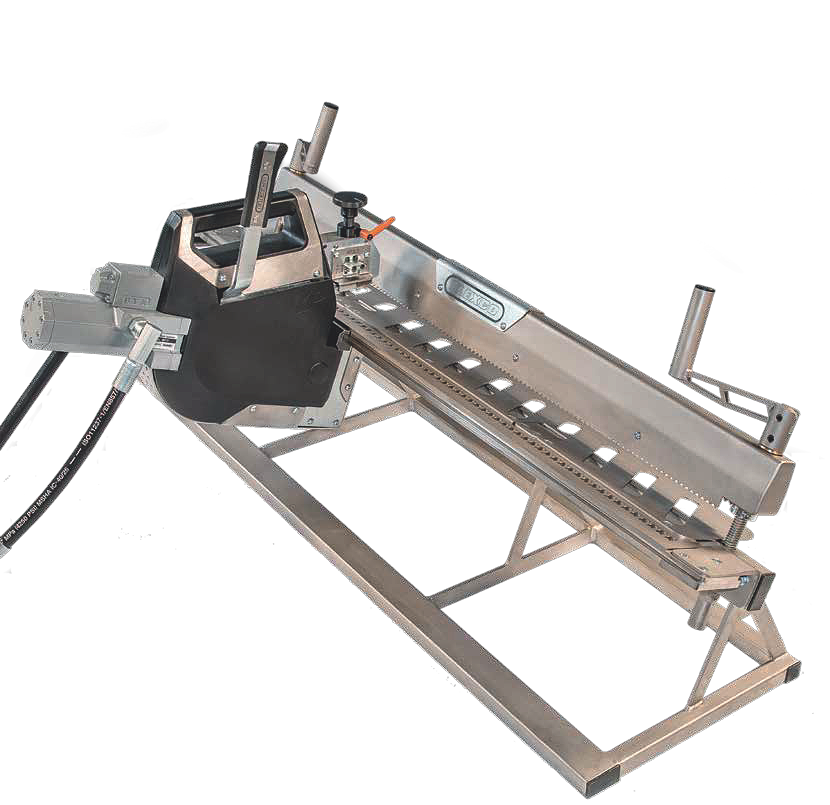

Система стыковки конвейерных лент П-образными скобами Flexco® XP™ включает в себя усовершенствованное устройство XPHST с гидроприводом для установки скоб, самые долговечные на рынке механические шарнирные соединения XP5, XP5-L, XP7, XP8 c П-образными скобами и соединительный стержень XAC5, позволяющие добиваться превосходного соединения ленты для сложных условий эксплуатации в горнодобывающей промышленности.
В состав системы входят крепления XP5, XP5-L, XP7, XP8, соединительный стержень XAC5, устройство для установки скоб XPHST, рама устройства XPSTF и гидропривод XPHPP-380/660 50H, приводящий устройство в действие.
|
Типоразмер |
Прочность ленты, до Н/мм |
Толщина ленты, мм |
Рекомендованный мин. диаметр барабана |
Диаметр соединительного стержня |
|
Flexco® XP5 |
1750 |
9-12 мм |
350 мм |
8,1 мм |
|
Flexco® XP5-L |
1750 |
11-14 мм |
350 мм |
8,1 мм |
|
Flexco® XP7 |
3500 |
13-16 мм |
500 мм |
10,3 мм |
|
Flexco® XP8 |
3500 |
16-20 мм |
500 мм |
10,3 мм |
Каждая упаковка со скобами содержит достаточное количество полос крепления Flexco® XP™ для выполнения одного соединения конвейерной ленты определенной ширины. Соединительные стержни XAC5 заказываются отдельно.
Адаптация по ширине конвейерной ленты осуществляется очень легко: просто укоротите длину полосы, отломив участок нужной длины. Оставшиеся куски полос могут использоваться совместно с полными полосами при образовании соединения, благодаря чему достигается безотходность технологии.
