Замки для конвейерных лент Flexo bolt Hinger

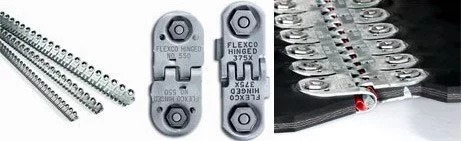

Flexco® Bolt Hinged 375X 550 болтовые разъемные соединители для транспортерной ленты

Болтовые шарнирные замки Flexco® Bolt Hinged разработаны компанией Flexco® специально для конвейерного оборудования, где транспортерная лента передвигается по барабанам небольшого диаметра, при этом, исходя из условий использования оборудования и высоких нагрузок, необходимо применять ленту значительной толщины до 16 мм и прочности до 500 Н/мм. Такие параметры конвейерной ленты, как правило, встречаются на конусных и роторных дробилках, питателях и дозаторах на бетонных заводах, передвижных сортировочных установках, мобильных конвейерах и пр.

Крепление этих соединений, сконструированное как компрессионное, фиксируется на концах ленты при помощи высокпрочных болтов. Эти болты сжимают пластины в защитной обкладке ленты. Дополнительная прочность стыка обеспечивается зубцами крепления, которые проникают в ленту, не нарушая каркаса. Нагрузка соединения, таким образом, равномерно распределяется по всей ширине пластины, а зубцы надежно фиксируют пластины соединения и препятствуют его извлечению.

*Типоразмер* *соединения*	*Прочность ленты,* *Н/мм*	*Толщина ленты,* мм	*Min ? барабана,* мм
375 Х	400	6-10	125
550	500	6-16	200

Комплект (шарнир, болты, гайки, стержень, уплотнительная трубка) на 1 стык соответствующей ширины ленты*

*Ширина ленты,* мм 400 500 650 800 1000 1200 1400 500 650 800 1000 1200 1400		*Заказной номер*				*Масса,* кг
		*сталь* *оцинкованная*		*сталь* *нержавеющая*
		375 XJ 400 NC-SN		375 XSJ 400 NCS		1,28
		375 XJ 500 NC-SN		375 XSJ 500 NCS		1,59
		375 XJ 650 NC-SN		375 XSJ 650 NCS		2,07
		375 XJ 800 NC-SN		375 XSJ 800 NCS		2,55
		375 XJ 1000 NC-SN		375 XSJ 1000 NCS		3,18
		375 XJ 1200 NC-SN		375 XSJ 1200 NCS		3,77
		375 XJ 1400 NC-SN		375 XSJ 1400 NCS		4,46
		550 J 500 NC - SN		550 SJ 500 SSC		1,66
		550 J 650 NC - SN		550 SJ 650 SSC		2,16
		550 J 800 NC – SN		550 SJ 800 SSC		2,66
		550 J 1000 NC – SN		550 SJ 1000 SSC		3,32
		550 J 1200 NC – SN		550 SJ 1200 SSC		4,00
		550 J 1400 NC - SN		550 SJ 1400 SSC		4,65
СПЛАВ «Megalloy» (самый стойкий к износу и истиранию)				Антимагнитный сплав
*Ширина ленты, мм*	*Заказной* *номер*		*Масса,* кг		*Ширина* *ленты, мм*	*Заказной* *номер*	*Масса,* кг
650	550 MA J 650 SC - SN		2,1		500	375 XEJ 500 NB	1,59
					650	375 XEJ 650 NB	2,07
					800	375 XEJ 800 NB	2,55
800	550 MA J 800 SC – SN		2,7		1000	375 XEJ 1000 NB	3,18
					1200	375 XEJ 1200 NB	3,77
					650	550 SJ 650 NB	2,16
1000	550 MA J 1000 SC - SN		3,3		800	550 SJ 800 NB	2,66
					1000	550 SJ 1000 NB	3,32
					1200	550 SJ 1200 NB	4,00
1200	550 MA J 1200 SC - SN		4,0		1400	550 SJ 1400 NB	4,50

Монтажные инструменты и приспособления
*Инструмент*	*Название*	*Заказной номер*	*Типоразмер* болтового соединения	*Масса, кг*
Для ручного монтажа
	пробойник	Р1Р	375Х, 550	0,06
	торцовый гаечный ключ	S1S	375Х, 550	0,09
	обламыватель болтов	110	375Х, 550	0,60
Для монтажа с помощью дрели
	пробойник	HP1	375Х, 550	0,07
	гаечный ключ	HW1	375Х, 550	0,11
	патрон	5552	375Х, 550	0,16

Шаблоны

*Ширина, мм*	*Заказной номер*	*Масса, кг*	*Заказной номер*	*Масса, кг*
*Ширина, мм*	*для соединения 375 Х*		*для соединения 550*
450	375 Х – 400	0,84	-	-
500	375 Х – 500	1,05	5 – 500	1,05
650	375 Х – 650	1,36	5 – 650	1,36
800	375 Х – 800	1,68	5 – 800	1,68
1000	375 Х – 1000	2,09	5 – 1000	2,09
1200	375 Х – 1200	2,51	5 – 1200	2,51
1400	375 Х – 1400	2,93	5 – 1400	2,93
