Ленты поворотные

Особенности поворотных лент и функциональные преимущества

  • Используются при малых и средних нагрузках
  • Можно использовать при поворотах до 180 градусов на высокой скорости
  • Поворотные ленты можно использовать при высоких температурах
  • Поворотные ленты имеют хорошую износоустойчивость
  • Уникальная система крепления облегчает монтаж ленты и уменьшает время простоя
  • Конструкция поверхности лент оптимально обеспечивает отвод влаги и воздухообмен

Технические характеристики поворотных лент

Материал ленты

Прочность ленты

Температура

Вес ленты

Прямя

Искривленная

Минимум ( град С)

Максимум ( град С)

Кг/м.кв.

Кг/м

N/m

Кг/м

N/m

Полипропилен

900

9000

120

1200

+ 5

+ 90

5,1

Ацетат

1625

16250

160

1600

- 43

+ 110

6,9

Отрасли применения поворотных лент

  • Обработка мяса спиральная заморозка
  • Обработка птицы спиральная заморозка
  • Рыбопереработка линии спиральной заморозки
  • Хлебобулочное производство спиральные конвейеры, линии охлаждения, заморозки, подачи в печь, линии подачи на расстойку
  • Переработка овощей и фруктов транспортировка ящиков
  • Автомобильная промышленность – автомобилестроение, заполнение батарей
  • Упаковка – горизонтальные транспортеры коробок, упаковщики

Расчет поворотных лент

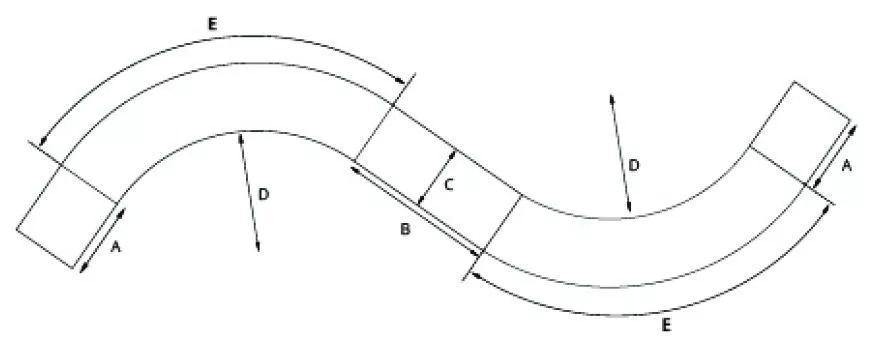

Пример расчета поворотной ленты S-образной с углом поворота 90 градусов

A - прямой участок ленты, длина равна ширине ленты B - прямой участок ленты между двумя изгибами ленты, минимальная длина равна удвоенной ширине ленты C - ширина ленты. D - минимальный внутренний радиус E - длинна кривой

Коэффициент изгиба= (Минимальный внутренний радиус) / Ширина ленты.

Минимальный внутренний радиус = Коэффициент изгиба х Ширину ленты

Произведем расчет параметров ленты.

Ширина ленты: 394 мм. Угол поворота 90 гр. Коэффициент изгиба 2.1

Минимальный диаметр равен: D=394x2.1=827 мм Прямой участок А равен: А=394 мм Прямой участок В равен: В=2х394=788 мм Длина кривой Е равна: Е= (С+D)х3.14/2=1917 мм

Общая длина ленты равна: 2хА+В+(2хЕ)=2х394+788+2х1917=5410 мм
